   首頁 - 產品展廳 - 產品介紹
  產品名稱: 美標卡套軟密封旋塞閥
  產品型號: X93W


  咨詢電話:021-51061290 李工 張正
 相關產品
 美標卡套軟密封旋塞閥



美標卡套軟密封旋塞閥產品結構特點
美標卡套式軟密封旋塞閥適用于公稱壓力CLASS150-900LBS,工作溫度為-29-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。
美標卡套軟密封旋塞閥主要結構特點
1、產品結構合理、密封可靠、性能優良、造型美觀。

2、它的密封性是通過卡套四周的密封面來實現的。獨特的360°金屬唇邊保護固定卡套。

3、閥門沒有空腔給介質積聚。

4、金屬唇邊在旋塞轉時提供自潔的作用,適合于粘稠和易結垢的工況。

5、雙向流動,使用安裝更方便。

6、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配,滿足各種工程需要。

美標卡套軟密封旋塞閥技術規范
結構形式 BC
驅動方式 手柄,蝸輪蝸桿傳動,氣動,電動
設計標準 API599,API6D
結構長度 ASME B16.10
連接法蘭 ASME B16.5
試驗和檢驗 API598.API6D
注:閥門連接法蘭尺寸可根據用戶要求設計制造。
美標卡套軟密封旋塞閥產品性能規范
公稱壓力(LB) 殼體試驗壓力(MPa) 密封試驗壓力(MPa) 適用溫度(℃) 使用介質
150 3.0 2.2 ≤180℃ 水、蒸汽、油品等
300 7.5 5.5
600 15.0 11.0
900 22.5 16.5

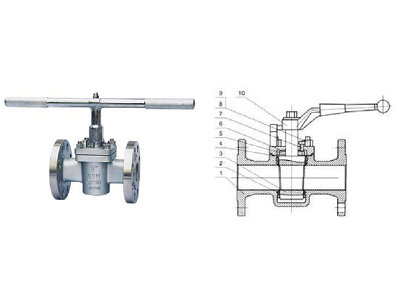

美標卡套軟密封旋塞閥主要零部件材質
序號 名稱 材質
1 閥體 ASTM A216 WCB ASTM A217-WC1,WC6,WC9,C5 ASTM A351-CF8,CF8M,CF3,CF3M
2 卡套 PTFE
3 塞子 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316
4 墊片 柔性石墨+不銹鋼
5 調整墊 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316
6 閥蓋 ASTM A216 WCB ASTM A217-WC1,WC6,WC9,C5 ASTM A351-CF8,CF8M,CF3,CF3M
7 調整螺栓 ASTM A193-B7,A320-B8,A193-B8M
8 六角螺母 ASTM A194-2H,A194-8,A194-8M
9 螺栓 ASTM A193-B7,A320-B8,A913-B8M
10 手柄 ASTM A105-WCB

 美標卡套軟密封旋塞閥

型號 YDAX43-150LB
壓力等級 150LB
口徑Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381
H 110 115 115 135 140 150 165 180 380 460 520 580 620 680 760
W 175 175 175 220 280 305 350 405 300 300 320 320 350 380 450
重量 8.5 9.5 10.5 12 14 18 22 26 40 60 70 130 219 381 570
注:四寸及以上為蝸輪操作4"
型號 YDAX43-300LB
壓力等級 300LB
口徑Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 140 152 165 178 190 216 241 283 305 381 403 419 457 502 762
H 110 115 115 135 140 150 165 180 380 460 520 580 620 680 760
W 175 175 175 220 280 305 350 405 300 300 320 320 350 380 450
重量 9.5 10.5 12 14 16 20 24 29 53 75 85 185 230 390 550
注:四寸及以上為蝸輪操作4"

 美標卡套軟密封旋塞閥

型號 YDAX43-600LB
壓力等級 600LB
口徑Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 165 190 216 229 241 292 330 356 432 508 559 660 787 838 889
H 110 115 115 135 140 150 165 180 380 460 520 580 620 680 760
W 175 175 175 220 280 305 350 405 300 300 320 320 350 380 450
重量 11 13 17 20 23 27 31 36 72 98 141 245 330 515 710
注:四寸及以上為蝸輪操作4"
型號 YDAX43-900LB
壓力等級 900LB
口徑Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 229 229 254 279 305 368 419 381 457 559 610 737 838 965 1029
H 110 115 115 135 140 150 165 180 380 460 520 580 620 680 760
W 175 175 175 220 280 305 350 405 300 300 320 320 350 380 450
重量 13 16 21 24 28 32 40 47 91 117 165 285 420 610 860
注:四寸及以上為蝸輪操作4"
