 FBY動態平衡閥用 途我公司生產的BYF-16型動態平衡閥，用于需要進行流量控制的水系統中，尤其適用于供熱、空調等非腐蝕性液體介質的流量控制。運行前一次性調節，即可使系統流量自動恒定在要求的設定值。
FBY動態平衡閥特點
1、能使系統流量自動平衡在要求的設定值；
2、能自動消除水系統中因各種因素引起的水力失調現象，保持用戶所需流量，克服“冷熱不均”，提高供熱，空調的室溫合格率；
3、能有效地克服“大流量，小溫差”的不良運行方式，提高系統能效，實現經濟運行。
FBY動態平衡閥結構型式

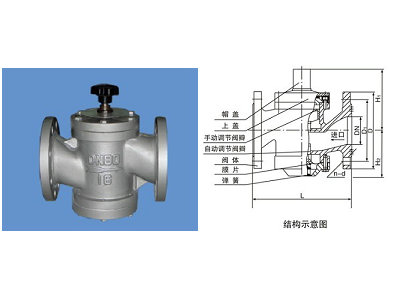

該閥主要由閥體、上下蓋、自動調節閥瓣、手動調節閥瓣，膜片和彈簧等組成，如右圖所示：
FBY 動態平衡閥工作原理

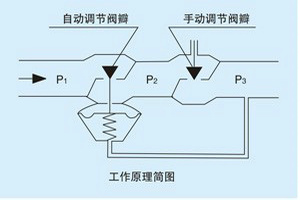

動態平衡閥由自動調節閥瓣和手動調節閥瓣兩部分組成。系統流體的工作壓力為P1，手動調節閥瓣的前后壓力分別為P2、P3。當手動調節閥瓣調到某一位置時，即人為確定了“設定流量”，以及相對應的固定(P2-P3)值。當系統流量增大時，(P2-P3)的實際值超過了允許的給定值，此時自動調節閥瓣自動關小，直至流量重新維持到設定流量，反之亦然。
 FBY動態平衡閥主要外型尺寸及性能參數
|
DN |
L |
D |
D1 |
N-d |
H1 |
H2 |
流量控制范圍
m3／h |
|
15 |
110 |
螺紋連接 |
72 |
70 |
0.1～1 |
|
20 |
110 |
72 |
70 |
0.1～1.5 |
|
25 |
115 |
81 |
74 |
0.2～2 |
|
32 |
160 |
135 |
100 |
4-18 |
110 |
70 |
0.5～d |
|
40 |
200 |
14 |
110 |
4-18 |
125 |
110 |
1～6 |
|
50 |
215 |
160 |
125 |
4-18 |
120 |
115 |
2～10 |
|
65 |
230 |
180 |
145 |
4-18 |
138 |
120 |
3～15 |
|
80 |
275 |
195 |
160 |
8-18 |
150 |
146 |
5～25 |
|
100 |
290 |
215 |
180 |
8-18 |
172 |
165 |
10～35 |
|
125 |
310 |
245 |
210 |
8-18 |
183 |
208 |
15～50 |
|
150 |
350 |
280 |
240 |
8-22 |
200 |
205 |
30～80 |
|
200 |
430 |
335 |
295 |
12-22 |
230 |
295 |
40～180 |
|
250 |
520 |
405 |
355 |
12-26 |
255 |
345 |
100～300 |
|
300 |
635 |
460 |
410 |
12-26 |
357 |
430 |
150～500 |
|
350 |
670 |
520 |
470 |
16-26 |
372 |
495 |
200～700 | |
