產品名稱： |
固定式球閥 |
| |
產品型號： |
Q47Y |
| |
|
| |
 |
| |
咨詢電話：021-51061290 李工 張正 |
|
|
 |
|
固定式球閥產品特征：O型固定式球閥采用上下閥桿固定閥芯(軸支式)和可動密封座設計。工作更穩定。具有自動補償功能、雙向密封閥座之間無間隙回轉時具有很大的剪切力及自潔功能。尤其適用于帝制纖維和有微小固體顆粒的懸濁液及粘性介質的通斷。本產品可廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。 |
| |
|
| 特點 |
1、O型固定式球閥采用固定球設計，相對運動部位均采用磨擦系數極小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作更加靈活。
2、閥門采用高平臺結構，ISO5211連接標準，能使安裝電/氣動執行器更為專業化。
3、O型固定式球閥采用全通徑或縮徑設計，流通阻力小。
4、金屬硬密封O型固定式球閥采用雙向金屬可動密封結構，具有自動補償及自潔功能，密封性能優越。
5、O型固定式球閥采用固定球設計，并增加了預緊力彈簧，使得球閥具有自動泄壓功能。
6、每個球閥都有兩個可動密封座，兩個方向都能密封，因而安裝時不須考慮介質的流向。
7、具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免靜電打火點燃易燃介質。確保系統安全。
8、耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。
9、自動泄壓結構，當滯留在閥門中腔的液體介質由于溫度升高而氣化，從而中腔壓力異常升高時，中腔介質能依靠本身的推力推動閥座而自動泄壓，從而確保閥門安全。
10、可選氣動、電動、液動、及氣動調節型、電動調節型。具體請參閱本書執行器及調節閥部份。 |

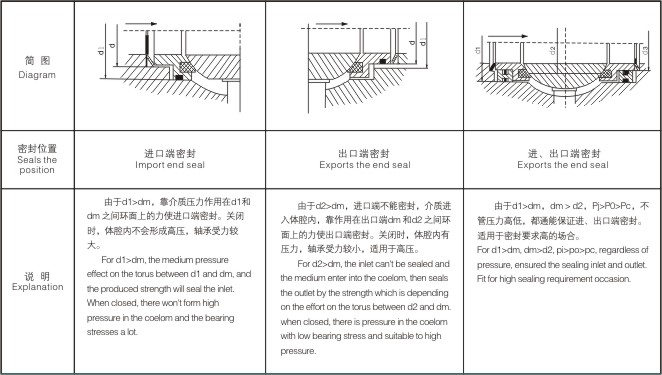

O型球閥(固定球)密封結構 |
|
|

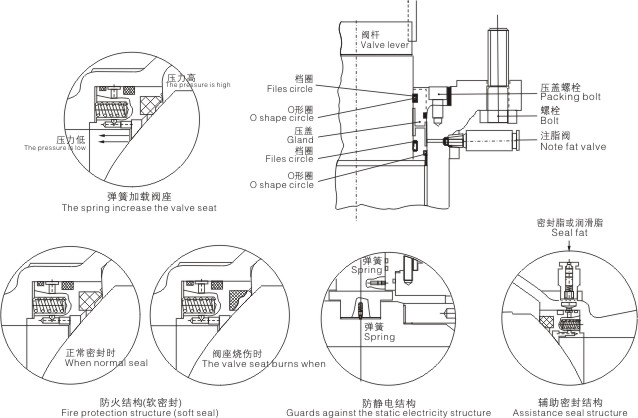

輔助結構示意圖(詳見《球閥簡介》) |
|
|

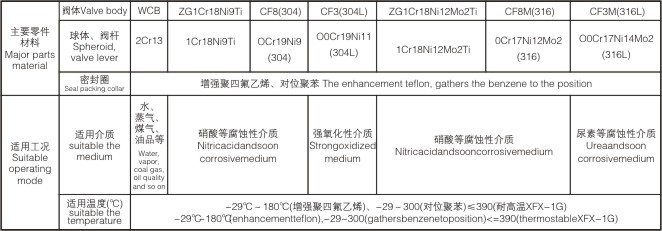

軟密封固定球閥主要參數 |
|
|
|
|
| 硬密封固定球閥主要參數 |
|
|
流量特性 |
| O型固定式切斷球閥的流量特性為快開特性，特性曲線如下圖所示。 |
|
|

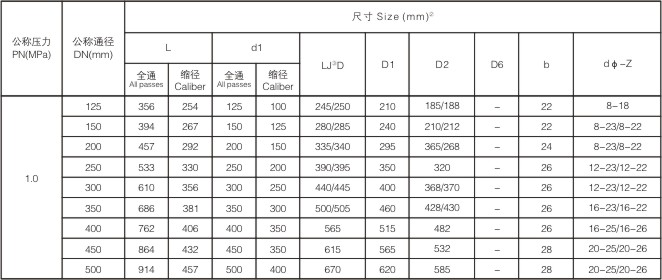

外形及尺寸 |
|
|
|
|
| 接上表 |
|
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H0 |
H1 |
H2 |
|
凸面法蘭
Q347F
16C
16P
16R |
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
30 |
85 |
160 |
|
40 |
165 |
145 |
110 |
85 |
16 |
4-18 |
32 |
95 |
230 |
|
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
43 |
107 |
230 |
|
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
70 |
142 |
400 |
|
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
110 |
152 |
400 |
|
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
150 |
178 |
500 |
|
125 |
356 |
245 |
210 |
185 |
22 |
8-18 |
200 |
252 |
500 |
|
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
230 |
278 |
600 |
|
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
260 |
395 |
600 |
|
250 |
533 |
405 |
355 |
320 |
30 |
12-25 |
283 |
480 |
800 |
|
300 |
610 |
460 |
410 |
375 |
30 |
12-25 |
380 |
585 |
800 |
|
350 |
686 |
520 |
470 |
435 |
34 |
16-25 |
425 |
625 |
800 |
|
400 |
762 |
580 |
525 |
485 |
36 |
16-30 |
492 |
720 |
800 |
|
500 |
914 |
705 |
650 |
608 |
44 |
20-34 |
555 |
840 |
830 |
|
600 |
1067 |
840 |
770 |
718 |
48 |
20-41 |
675 |
1050 |
830 |
|
700 |
1245 |
910 |
940 |
788 |
50 |
24-41 |
850 |
1150 |
830 |
四、蝸輪固定球閥規格主要尺寸：
|
2.5MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H0 |
H1 |
H2 |
|
凸面法蘭
Q347F
25
25P
25R |
32 |
180 |
135 |
100 |
78 |
18 |
4-18 |
30 |
85 |
160 |
|
40 |
190 |
145 |
110 |
85 |
18 |
4-18 |
32 |
95 |
230 |
|
50 |
216 |
160 |
125 |
100 |
20 |
4-18 |
43 |
107 |
230 |
|
65 |
241 |
180 |
145 |
120 |
22 |
8-18 |
70 |
142 |
400 |
|
80 |
283 |
195 |
160 |
135 |
22 |
8-18 |
110 |
152 |
400 |
|
100 |
305 |
230 |
190 |
160 |
24 |
8-23 |
150 |
178 |
500 |
|
125 |
381 |
270 |
220 |
188 |
28 |
8-25 |
200 |
252 |
500 |
|
150 |
403 |
300 |
250 |
218 |
30 |
8-25 |
230 |
278 |
600 |
|
200 |
502 |
360 |
310 |
278 |
34 |
12-25 |
260 |
395 |
600 |
|
250 |
568 |
425 |
370 |
332 |
36 |
12-30 |
283 |
480 |
800 |
|
300 |
648 |
485 |
430 |
390 |
40 |
16-30 |
380 |
585 |
800 |
|
350 |
762 |
550 |
490 |
448 |
44 |
16-34 |
425 |
625 |
800 |
|
400 |
838 |
610 |
550 |
505 |
48 |
16-34 |
492 |
720 |
800 |
|
500 |
991 |
730 |
660 |
610 |
52 |
20-41 |
555 |
840 |
830 |
|
600 |
1143 |
840 |
770 |
718 |
56 |
20-41 |
675 |
1050 |
830 |
|
700 |
1346 |
955 |
875 |
815 |
60 |
24-48 |
850 |
1150 |
830 |
五、蝸輪固定球閥規格主要尺寸：
|
4.0MPa |
DN |
L |
D |
D1 |
D2 |
D6 |
b |
n-φd |
H0 |
H1 |
H2 |
|
凸凹法蘭
Q347F
40
40P
40R |
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4-18 |
30 |
85 |
160 |
|
40 |
190 |
145 |
110 |
85 |
76 |
18 |
4-18 |
32 |
95 |
230 |
|
50 |
216 |
160 |
125 |
100 |
88 |
20 |
4-18 |
43 |
107 |
230 |
|
65 |
241 |
180 |
145 |
120 |
110 |
22 |
8-18 |
70 |
142 |
400 |
|
80 |
283 |
195 |
160 |
135 |
121 |
22 |
8-18 |
110 |
152 |
400 |
|
100 |
305 |
230 |
190 |
160 |
150 |
24 |
8-23 |
150 |
178 |
500 |
|
125 |
381 |
270 |
220 |
188 |
176 |
28 |
8-25 |
200 |
252 |
500 |
|
150 |
403 |
300 |
250 |
218 |
204 |
30 |
8-25 |
230 |
278 |
600 |
|
200 |
502 |
375 |
320 |
282 |
260 |
38 |
12-30 |
260 |
395 |
600 |
|
250 |
568 |
445 |
385 |
345 |
313 |
42 |
12-34 |
283 |
480 |
800 |
|
300 |
648 |
510 |
450 |
408 |
364 |
46 |
16-34 |
380 |
585 |
800 |
|
350 |
762 |
570 |
510 |
465 |
422 |
52 |
16-34 |
425 |
625 |
800 |
|
400 |
838 |
655 |
585 |
535 |
474 |
58 |
16-41 |
492 |
720 |
800 |
|
500 |
991 |
755 |
670 |
612 |
576 |
62 |
20-48 |
555 |
840 |
830 |
|
600 |
1143 |
890 |
795 |
730 |
678 |
62 |
20-54 |
675 |
1050 |
830 |
|
700 |
1346 |
995 |
900 |
835 |
768 |
68 |
24-54 |
850 |
1150 |
830 | | |
|
|
|
