設計與制造：BS5156
結構長度：BS5156
法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004

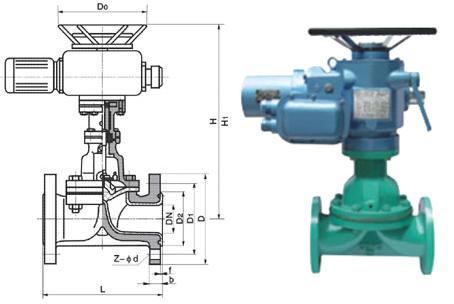

部件列表：1．閥體　2．閥體襯里　3．隔膜　4．閥瓣　5．閥桿　6．閥蓋　7、電動頭

　　本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級：PN(MPa)0.6 1.0 1.6

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼、不銹鋼
支撐架：鑄鐵、碳鋼
電動裝置：組合件

襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1

公稱通徑 DN	公稱壓力 MPa	工作壓力 MPa	L mm	D mm	D1 mm	n-Фd mm	f mm	H mm	型號	輸出力矩 MPa	啟閉時間S	質量 Kg/kilos
15	1.6	1.6	108	95	65	4-14	2
20			117	105	75	4-14	2
25			127	115	85	4-14	2	445	Z5-18/16	50	17	40
32			146	140	100	4-18	2	457	Z5-18/16	50	20	41
40			159	150	110	4-18	2	466	Z5-18/16	50	14	44
50			190	165	125	4-18	2	480	Z10-18/16	50	20	50
65	1.0	1.0	216	185	145	4-18	2	517	Z10-18/16	150	28	60
80			254	200	160	8-18	2	539	Z10-36/25	100	16	70
100			305	220	180	8-18	2	576	Z10-36/25	100	17	77
125			356	250	210	8-18	3	634	Z15-18/25	150	32	92
150			406	285	240	8-22	3	660	Z20-18/25	200	53	120
200	0.6	0.6	521	340	295	8-22	3	860	Z20-36/25	300	33	180
250			635	395	350	12-22	5
300			749	445	400	12-22	5
