產品名稱： |
ZQDF不銹鋼系列通用電磁閥 |
| |
產品型號： |
ZQDF |
| |
|
| |
 |
| |
咨詢電話：021-51061290 李工 張正 |
|
|
 |
|
| |
|
技術參數
| 1 |
最高工作壓力 |
0.8MPa |
| 2 |
工作壓差 |
0～0.8MPa |
| 3 |
介質 |
液體 氣體 蒸汽 油 〈20CST |
| 4 |
介質溫度 |
≤180℃ |
| 5 |
電壓 |
AC：380V；220V； 36V/50Hz DC：24V |
| 6 |
絕緣等級 |
B級 |
| 7 |
電源允許波動 |
-15%～+10% |
| 8 |
功率 |
50W |
| 9 |
響應時間 |
開≤2秒 關≤3秒 |
| 10 |
安裝方式 |
介質流向與電磁閥箭頭保持一致，線圈垂直向上，工作介質清潔無顆粒雜質 |

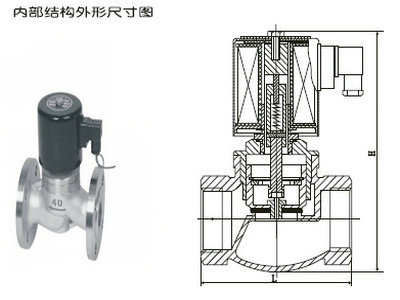

結構規格參數
| 型號 |
Lmm |
Hmm |
連接方式 |
材質 |
| ZQDF-15B |
86 |
178 |
G1/2”內螺紋 |
不銹鋼 |
| ZQDF-20B |
94 |
180 |
G3/4”內螺紋 |
| ZQDF-25B |
105 |
190 |
G1”內螺紋 |
| ZQDF-32B |
115 |
210 |
G11/4”內螺紋 |
| ZQDF-40B |
130 |
223 |
G11/2”內螺紋 |
| ZQDF-50B |
150 |
228 |
G2”內螺紋 |
| ZQDF-25FB |
110 |
215 |
法蘭4孔φ13.5孔徑φ85孔距 |
| ZQDF-32FB |
125 |
245 |
法蘭4孔φ17.5孔徑φ100孔距 |
| ZQDF-40FB |
150 |
253 |
法蘭4孔φ17.5孔徑φ110孔距 |
| ZQDF-50FB |
160 |
268 |
法蘭4孔φ17.5孔徑φ125孔距 |
| | |
|
|
|
