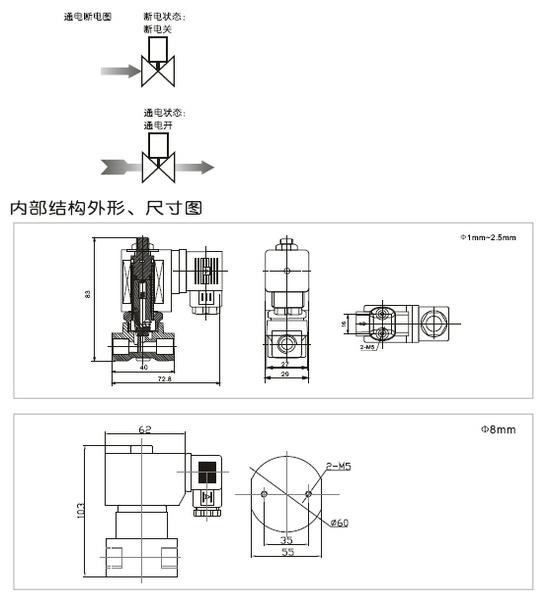

二位二通常閉型超高壓電磁閥,斷電關閉,通電打開;產品經特殊設計,為系列化生產,體積小,易安裝,適用范圍廣
閥體材質:鍛銅、SS304不銹鋼
環境溫度:0℃～65℃ 介質溫度:0℃～110℃
安裝:按閥上所標流向箭頭,線圈向上,閥體水平安裝
電壓:AC220V/230V 50/60HZ DC24V ±10%允許波動 可選配德國NASS線圈
57）SLG系列二位二通高壓電磁閥〈常閉型〉
型號規格表
2.1接管
口徑 |
流量
通徑
mm |
CV值 |
壓力差（Kgf/cm2)
|
最大
流體
溫度 |
功率 |
訂貨型號
以下表中電壓為
220VAC
50/60HZ |
重量KG |
最小
壓力 |
最大工作壓力 |
VA
AC220V |
W
DC24V |
空氣
瓦斯 |
水、熱水液體 |
輕油≤20CST |
閥體材料 |
| AC |
DC |
AC |
DC |
AC |
DC |
鍛銅 |
不銹鋼 |
| 1/8” |
1.0 |
0.04 |
0 |
100 |
75 |
100 |
75 |
100 |
75 |
110 |
24 |
18.5 |
SLG1DF02V1A01 |
SLG1DF02V1A01 |
0.43 |
| 1.2 |
0.05 |
0 |
90 |
70 |
90 |
70 |
90 |
70 |
110 |
24 |
18.5 |
SLG1DF02V1AC1 |
SLG1DF02V1AC1 |
0.43 |
| 1.5 |
0.08 |
0 |
75 |
50 |
75 |
50 |
75 |
50 |
110 |
24 |
18.5 |
SLG1DF02V1AC2 |
SLG1DF02V1AC2 |
0.43 |
| 2.0 |
0.14 |
0 |
35 |
30 |
35 |
30 |
35 |
30 |
110 |
24 |
18.5 |
SLG1DF02V1A02 |
SLG1DF02V1A02 |
0.43 |
| 2.5 |
0.23 |
0 |
20 |
15 |
20 |
15 |
20 |
15 |
110 |
24 |
18.5 |
SLG1DF02V1AC3 |
SLG1DF02V1AC3 |
0.43 |
| 1/4” |
1.0 |
0.04 |
0 |
100 |
75 |
100 |
75 |
100 |
75 |
110 |
24 |
18.5 |
SLG1DF02V1B01 |
SLG1DF02V1B01 |
0.42 |
| 1.2 |
0.05 |
0 |
90 |
70 |
90 |
70 |
90 |
70 |
110 |
24 |
18.5 |
SLG1DF02V1BC1 |
SLG1DF02V1BC1 |
0.42 |
| 1.5 |
0.08 |
0 |
75 |
50 |
75 |
50 |
75 |
50 |
110 |
24 |
18.5 |
SLG1DF02V1BC2 |
SLG1DF02V1BC2 |
0.42 |
| 2.0 |
0.14 |
0 |
35 |
30 |
35 |
30 |
35 |
30 |
110 |
24 |
18.5 |
SLG1DF02V1B02 |
SLG1DF02V1B02 |
0.42 |
| 2.5 |
0.23 |
0 |
20 |
15 |
20 |
15 |
20 |
15 |
110 |
24 |
18.5 |
SLG1DF02V1BC3 |
SLG1DF02V1BC3 |
0.42 |
| 8.0 |
1.0 |
0.5 |
90 |
70 |
90 |
70 |
70 |
50 |
80 |
35* |
|
SLG1DF02V1B08 |
1.26 |
| 3/8” |
8.0 |
1.2 |
0.5 |
90 |
70 |
90 |
70 |
70 |
50 |
80 |
35* |
SLG1DF02V1C08 |
1.24 |
| 15 |
4.2 |
1.0 |
75 |
55 |
75 |
55 |
55 |
35 |
110 |
33 |
32 |
SLG1DF02V1C15 |
SLG1DF02V1C15 |
1.45 |
| 1/2” |
8.0 |
1.2 |
0.5 |
90 |
70 |
90 |
70 |
70 |
50 |
80 |
35* |
|
SLG1DF02V1D08 |
1.21 |
| 15 |
4.2 |
1.0 |
75 |
55 |
75 |
55 |
55 |
35 |
110 |
33 |
32 |
SLG1DF02V1D15 |
SLG1DF02V1D15 |
1.4 |
| 3/4” |
20 |
7 |
1.0 |
65 |
50 |
65 |
50 |
50 |
30 |
110 |
33 |
32 |
SLG1DF02V1E20 |
SLG1DF02V1E20 |
1.7 |
| 1” |
25 |
11 |
1.0 |
55 |
45 |
55 |
45 |
45 |
30 |
110 |
33 |
32 |
SLG1DF02V1G25 |
SLG1DF02V1G25 |
2.1 |
電磁閥訂貨型號規格說明
| 序號 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
| 電磁閥的種類 |
控制方式 |
線圈配置形式 |
線圈等級 |
電壓 |
密封材料 |
閥體材料類型 |
連接 |
流量通徑 |
其它選配 |
| 例如 |
SLG |
1 |
D |
F |
02 |
V |
1 |
A |
01 |
|
| |
|
代號：1：常閉 |
代號：
D=DIN標
準接線盒
塑封線圈
S：
德國NASS
線圈（DIN）
|
F=
F級
|
02=AC220V
AC230V
50/60HZ
13=DC24V
其它電壓
請咨詢公司 |
N：
NBR
丁腈橡膠
V=
VITON
氟橡膠
E=
EPDM
乙丙橡膠
φ15mm以上
通徑只配Teflon |
1=
鍛銅
4=
SS304
不銹鋼 |
A=1/8”
B=1/4”
C=3/8”
D=1/2”
E=3/4”
G=1” |
01=1.0
C1=1.2
C2=1.5
02=2.0
C3=2.5
01=1.0
C1=1.2
C2=1.5
02=2.0
C3=2.5
08=8.0
08=8.0
15=15.0
20=20.0
25=25.0
|
L=
接線盒
帶指示燈
N：
美標NPT
螺紋 |
SLE系列線圈參數表
| 線圈型式和編號 |
電壓 |
功率 |
所配電磁閥流量通徑 |
| 50HZ VA |
60HZ VA |
直流 |
| 起動 |
保持 |
起動 |
保持 |
W |
| S0545NASS |
AC220V |
46 |
24 |
46 |
19 |
|
φ1～φ2.5mm |
| D04-5101 |
AC220V |
55 |
24 |
55 |
19 |
| S0545NASS |
DC24V |
|
15.5 |
D04-5106
|
DC24V |
18.5 |
| D03-5109* |
AC220V |
整流線圈接線 |
35 |
φ8mm |
| D04-4101 |
AC220V |
82 |
33 |
82 |
28 |
|
φ15～φ25mm |
| D03-5101 |
DC24V |
|
|
|
|
32 |
φ8～φ25mm | |
