500X持壓泄壓閥 產品介紹:
該閥由主閥及外裝控制導閥組成。主要安裝于建筑物被保護給水系統的旁路中，保障主閥上游供水區的壓力，當給水管中壓力超過泄壓閥設定壓力時，泄壓閥開啟，防止管線及設備因超壓而損壞。該閥主要用于高層建筑消防測試循環系統的泄壓，是彈簧式安全閥的升級換代產品。
500X持壓泄壓閥性能特點:
◆結構新穎合理、合理運用液壓原理控制論 ◆靈敏度高、安全泄壓 ◆閥瓣快開慢閉、無水錘沖擊 ◆運行平穩、無噪聲 ◆使用壽命時間長
500X持壓泄壓閥主要零部件：
|
零件名稱 |
材質 |
|
閥體、閥蓋 |
鑄鐵、鑄鋼、不銹鋼 |
|
閥座 |
錫青銅、不銹鋼 |
|
閥瓣 |
碳鋼、不銹鋼+丁腈橡膠 |
|
閥桿 |
鋁青鋼、鉻不銹鋼 |
|
膜片 |
丁腈橡膠 |
|
膜片壓板 |
碳鋼、不銹鋼 |
|
彈簧 |
不銹鋼 |

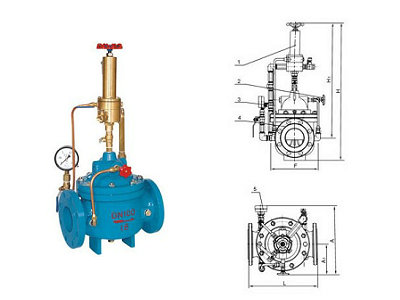

500X持壓泄壓閥結構尺寸:
|
DN(mm)
|
L(mm) |
H(mm) |
H(mm) |
(KG) |
|
50 |
234 |
98 |
320 |
18 |
|
65 |
240 |
115 |
410 |
22 |
|
80 |
285 |
131 |
430 |
30 |
|
100 |
325 |
145 |
480 |
55 |
|
125 |
345 |
160 |
535 |
70 |
|
150 |
395 |
185 |
600 |
80 |
|
200 |
470 |
160 |
675 |
110 |
|
250 |
575 |
180 |
720 |
210 |
|
300 |
640 |
200 |
820 |
300 |
|
350 |
645 |
225 |
860 |
380 |
|
400 |
970 |
750 |
950 |
350 |

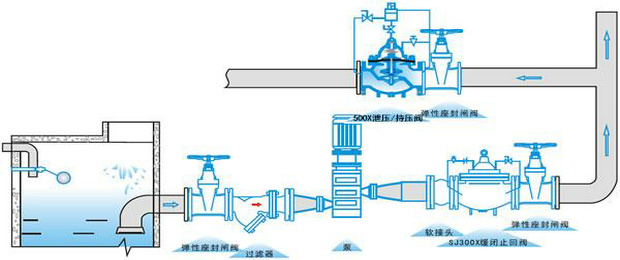

500X持壓泄壓閥安裝要求:
◆在泄壓／持壓閥前必須安裝過濾器。
◆調節時導閥上的螺桿應退出，啟動水泵讓水由泄壓閥泄出，逐漸擰入調節螺桿，使壓力逐步升高。一直到所需設定的壓力為止。調定后擰緊鎖緊螺母。
500X持壓泄壓閥可能出現的故障及排除方法:
|
故障現象
|
故障原因 |
排除方法 |
|
不泄壓或泄壓不穩 |
|
|
●導向閥芯被卡住
●進出水口方向向反
●未進行壓力調整 | |
|
|
●拆下來調整
●調整過來
●調整導閥調節螺桿 | |
|
不持壓 |
|
|
●主閥體內有雜物
●主閥膜片損壞
●壓力調整不適宜 | |
|
|
●清除雜物
●更換主閥膜片
●重新調整調節螺桿 | |
|
有異常聲音 |
|
|
●主閥體內有雜物
●針閥開的過大 | |
|
|
●清除雜質
●調節針閥 | | |
