水過濾器產品用途：
水過濾器廣泛用于冶金、化工、石油、造紙、醫藥、食品、采礦、電力、城市給水領域。諸如工業廢水， 循環水的過濾，乳化液的再生，廢油過濾處理，冶金行業的連鑄水系統、高爐水系統，熱軋用高壓水除鱗系統。是一種先進、高效且易操作的全自動過濾裝置。
水過濾器設計特點：
1.過濾設備采用專利技術的內部機械結構，實現了真正意義上的高壓反沖洗功能，可輕松徹底地清除濾網截留的雜質，清洗無死角，通量無衰減，保障了過濾效率和長久的使用壽命。
2.水過濾器采用304、316L不銹鋼楔形濾網，強度大、精度高、耐腐蝕，最高過濾精度可達25微米。
3.水過濾器通過自身的檢索和應變功能，實現自動反沖洗，可應對不穩定的水質波動，無需人工干預。
4.水過濾器易損件少，無耗材，運行維護費用低，操作管理簡單。
5.水過濾器運行精確，可以根據不同水源和過濾精度靈活調整反沖洗壓差時間和時間設定值。
6.水過濾器在反沖洗過程中，各個(組)濾網依次進行反沖洗操作；確保濾網安全、高效清洗，而其他濾網不受影響，繼續過濾。
7.水過濾器采用氣動排污閥，反沖洗歷時短，反沖洗耗水量少，環保經濟。
8.水過濾器結構設計緊湊合理，占地面積小，安裝移動靈活方便。
水過濾器零件及材質：
|
零件名稱 |
材質 |
|
閥體 |
ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M |
|
旋塞 |
ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M |
|
閥座 |
不銹鋼、鎳合金或樹脂 |
|
O型密封圈 |
橡膠EPDM、NBR |
|
軸承 |
自潤滑材料 |
|
閥蓋 |
ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M |
|
V型密封圈 |
橡膠EPDM、NBR |
|
壓蓋 |
ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M |

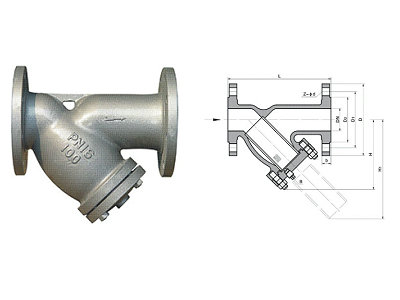

水過濾器結構尺寸：
水過濾器主要外型及連接尺寸：
|
DN |
D1 |
D2 |
D3 |
C |
n-d |
m-M×n |
L |
H1 |
|
50 |
165 |
125 |
99 |
19 |
4-Φ19 |
- |
178 |
84 |
|
65 |
185 |
145 |
118 |
19 |
4-Φ19 |
- |
190 |
93 |
|
80 |
200 |
160 |
132 |
19 |
4-Φ19 |
4-M16通孔 |
203 |
109 |
|
100 |
220 |
180 |
156 |
19 |
8-Φ19 |
- |
229 |
128 |
|
125 |
250 |
210 |
184 |
19 |
8-Φ19 |
- |
254 |
128 |
|
150 |
285 |
240 |
211 |
21 |
4-Φ23 |
4-M20通孔 |
267 |
165 |
|
200 |
340 |
295 |
266 |
21 |
4-Φ23 |
4-M20通孔 |
292 |
198 |
|
250 |
395 |
350 |
319 |
24 |
8-Φ23 |
4-M20深 30 |
330 |
249 |
|
300 |
445 |
400 |
370 |
25 |
8-Φ23 |
4-M20深 30 |
356 |
290 |
|
350 |
505 |
460 |
429 |
26 |
12-Φ23 |
4-M20深 30 |
432 |
330 |
|
400 |
565 |
5815 |
480 |
28 |
12-Φ29 |
4-M24深 36 |
450 |
355 |
,
|
450 |
615 |
565 |
530 |
28 |
16-Φ28 |
8-M24深 36 |
450 |
355 |
|
500 |
670 |
620 |
582 |
29 |
12-Φ28 |
8-M27深 36 |
660 |
427 |
|
600 |
780 |
725 |
682 |
30 |
12-Φ31 |
8-M27深 40 |
762 |
567 |
|
700 |
895 |
840 |
794 |
32.5 |
16-Φ31 |
8-M27深 40 |
865 |
633 |
|
800 |
1015 |
950 |
901 |
35 |
16-Φ34 |
8-M30深 45 |
965 |
633 |
|
