300X緩閉消聲止回閥產品介紹:
該產品針對高層、超高層建筑設計，用于解決高層建筑生活用水、消防用水系統中，要求流量大、靈敏度高、流阻較小、止回密封效果好、要求不產生水錘的場合。該產品具有設計合理，使用壽命長等優點。
300X緩閉消聲止回閥性能特點:
◆結構新穎合理、合理運用液壓原理控制論
◆工作平穩可靠、流量大
◆閥瓣快開慢閉、無水錘沖擊(關閉時間可調1
◆止回密封效果好、使用壽命時間長
◆安裝維修方便

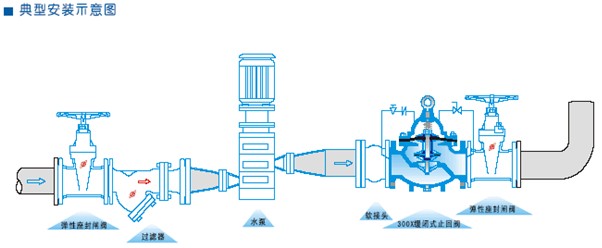

300X緩閉消聲止回閥安裝要求:
◆在緩閉消聲止回閥前必須安裝過濾器。
◆安裝時應注意閥體箭頭標注方向。為方便維護保養，應在止回閥周圍留一定空間。
◆應在能夠保證維修止回閥時切斷水源的位置安裝相應通徑的截止閥。
300X緩閉消聲止回閥結構尺寸:
|
DN(mm)
|
L(mm) |
H(mm) |
H(mm) |
(KG) |
|
50 |
234 |
98 |
320 |
18 |
|
65 |
240 |
115 |
410 |
22 |
|
80 |
285 |
131 |
430 |
30 |
|
100 |
325 |
145 |
480 |
55 |
|
125 |
345 |
160 |
535 |
70 |
|
150 |
395 |
185 |
600 |
80 |
|
200 |
470 |
160 |
675 |
110 |
|
250 |
575 |
180 |
720 |
210 |
|
300 |
640 |
200 |
820 |
300 |
|
350 |
645 |
225 |
860 |
380 |
|
400 |
970 |
750 |
950 |
350 |
300X緩閉消聲止回閥可能出現的故障及排除方法:
|
故障現象
|
故障原因 |
排除方法 |
|
關閉不嚴或不關閉 |
|
|
●進出水口方向裝反
●主閥膜片破損
●小止回閥損壞
●球閥未開啟
●閥體內有異物 | |
|
|
●調整過來
●更換主閥膜片
●更換小止回閥
●開啟球閥
●清理 | |
|
有異常聲音 |
|
|
●閥體內有雜物
●關閉速度不臺理 | |
|
|
●清除雜質
●調節針閥開啟度 | |
|
