D343H彈性金屬密封法蘭蝶閥概述
Dt43彈性硬密封法蘭蝶閥采用一個“U”型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能最佳的目的。因此被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上，是調節流量和截斷流體的最佳裝置。
特點
1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
2、本蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
3、本蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；
4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
5、本蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；
6、耐高溫、耐低溫、耐腐蝕性。
D343H彈性金屬密封法蘭蝶閥采用標準
設計標準 :GB/T12238-1989
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999
D343H彈性金屬密封法蘭蝶閥主要技術參數
|
公稱通徑
|
DN（mm） |
50～1200 |
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
適用介質 |
水、蒸氣、油品、酸類腐蝕性等。 |
|
驅動方式 |
手動、蝸輪傳動、氣動、電動 |
|
適用溫度 |
碳鋼 :-29℃～600℃ 不銹鋼-40℃～600℃ |
D343H彈性金屬密封法蘭蝶閥主要零件的材質
|
零件名稱
|
材料 |
|
閥體 |
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
|
蝶板 |
鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 |
|
密封圈 |
不銹鋼、聚內脂、抗磨材料 |
|
閥桿 |
2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
|
填料 |
柔性石墨 |
D343H彈性金屬密封法蘭蝶閥三偏心特點及原理1、偏離管道中心 2、偏離密封面中心 3、傾斜的錐形  當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠?qū)崿F(xiàn)自鎖，防止蝶板過位。
外形尺寸

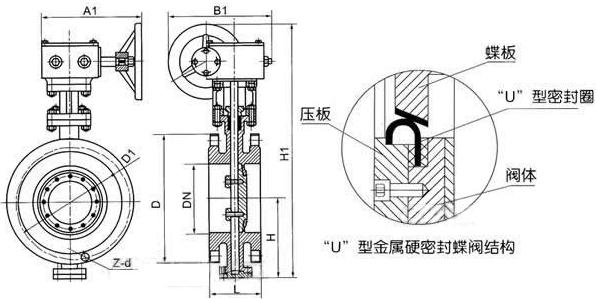

Dt3/6/943H-6、10C.P.R.V系列法蘭式彈性金屬硬密封蝶閥
|
公稱通徑
|
結構長度
標準值 |
外形尺寸（參考值) |
連接尺寸(標準值) |
|
H |
Dt373H |
Dt673H |
Dt973H |
PN0.6MPa |
PN1.0MPa |
|
毫米 |
英寸 |
L |
H1 |
A1 |
B1 |
H2 |
A2 |
B2 |
H3 |
A3 |
B3 |
D1 |
Z-d |
D1 |
Z-d |
|
50 |
2 |
43 |
112 |
350 |
180 |
200 |
625 |
245 |
72 |
530 |
250 |
255 |
110 |
4-14 |
125 |
4-18 |
|
65 |
21/2 |
46 |
115 |
370 |
180 |
200 |
625 |
245 |
72 |
530 |
250 |
255 |
130 |
4-14 |
145 |
4-18 |
|
80 |
3 |
49 |
120 |
380 |
180 |
200 |
645 |
245 |
72 |
565 |
250 |
255 |
150 |
4-18 |
160 |
8-18 |
|
100 |
4 |
56 |
138 |
420 |
180 |
200 |
675 |
355 |
92 |
600 |
250 |
255 |
170 |
4-18 |
180 |
8-18 |
|
125 |
5 |
64 |
164 |
460 |
180 |
200 |
715 |
355 |
92 |
640 |
250 |
255 |
200 |
8-18 |
210 |
8-18 |
|
150 |
6 |
70 |
175 |
555 |
270 |
280 |
800 |
355 |
92 |
705 |
300 |
315 |
225 |
8-18 |
240 |
8-22 |
|
200 |
8 |
71 |
208 |
605 |
270 |
280 |
850 |
250 |
170 |
775 |
300 |
315 |
280 |
8-18 |
295 |
8-22 |
|
250 |
10 |
76 |
243 |
680 |
270 |
280 |
925 |
250 |
170 |
945 |
300 |
315 |
335 |
12-18 |
350 |
12-22 |
|
300 |
12 |
83 |
283 |
800 |
380 |
420 |
1035 |
450 |
220 |
1070 |
300 |
315 |
395 |
12-22 |
400 |
12-22 |
|
350 |
14 |
92 |
310 |
835 |
380 |
420 |
1070 |
450 |
220 |
1140 |
300 |
315 |
445 |
12-22 |
460 |
16-22 |
|
400 |
16 |
102 |
340 |
915 |
450 |
470 |
1190 |
450 |
220 |
1210 |
300 |
315 |
495 |
16-22 |
515 |
16-22 |
|
450 |
18 |
114 |
380 |
960 |
480 |
490 |
1250 |
650 |
280 |
1335 |
575 |
714 |
550 |
16-22 |
565 |
20-26 |
|
500 |
20 |
127 |
410 |
1020 |
480 |
490 |
1290 |
650 |
280 |
1415 |
575 |
714 |
600 |
20-22 |
620 |
20-26 |
|
600 |
24 |
154 |
470 |
1225 |
480 |
490 |
1455 |
850 |
380 |
1605 |
656 |
810 |
705 |
20-26 |
725 |
20-30 |
|
700 |
28 |
165 |
550 |
1355 |
640 |
660 |
1585 |
850 |
380 |
1844 |
656 |
810 |
810 |
24-26 |
840 |
24-30 |
|
800 |
32 |
190 |
640 |
1470 |
640 |
660 |
1700 |
1250 |
380 |
2040 |
656 |
810 |
920 |
24-30 |
950 |
24-33 |
|
900 |
36 |
203 |
710 |
1545 |
750 |
860 |
1965 |
1250 |
380 |
2255 |
785 |
863 |
1020 |
24-30 |
1050 |
28-33 |
|
1000 |
40 |
216 |
770 |
1795 |
850 |
900 |
2015 |
1250 |
380 |
2380 |
785 |
863 |
1120 |
28-30 |
1160 |
28-36 |
|
1200 |
48 |
254 |
890 |
1965 |
850 |
900 |
2250 |
1250 |
380 |
2640 |
785 |
863 |
1340 |
32-33 |
1380 |
32-39 |
Dt3/6/943H-16、25C.P.R.V系列法蘭式彈性金屬硬密封蝶閥
|
公稱通徑
|
結構長度
標準值 |
外形尺寸（參考值） |
連接尺寸(標準值) |
|
H |
Dt373H |
Dt673H |
Dt973H |
PN1.6MPa |
PN2.5MPa |
|
毫米 |
英寸 |
L |
H1 |
A1 |
B1 |
H2 |
A2 |
B2 |
H3 |
A3 |
B3 |
D1 |
Z-d |
D1 |
Z-d |
|
50 |
2 |
43 |
112 |
350 |
180 |
200 |
625 |
245 |
72 |
530 |
250 |
255 |
125 |
4-14 |
125 |
4-18 |
|
65 |
21/2 |
46 |
115 |
370 |
180 |
200 |
625 |
245 |
72 |
530 |
250 |
255 |
145 |
4-14 |
145 |
8-18 |
|
80 |
3 |
49 |
120 |
380 |
180 |
200 |
645 |
245 |
72 |
565 |
250 |
255 |
160 |
8-18 |
160 |
8-18 |
|
100 |
4 |
56 |
138 |
420 |
180 |
200 |
675 |
355 |
92 |
600 |
250 |
255 |
180 |
8-18 |
190 |
8-22 |
|
125 |
5 |
64 |
164 |
460 |
180 |
200 |
715 |
355 |
92 |
640 |
250 |
255 |
210 |
8-18 |
220 |
8-26 |
|
150 |
6 |
70 |
175 |
555 |
270 |
280 |
800 |
355 |
92 |
705 |
300 |
315 |
240 |
8-22 |
250 |
8-26 |
|
200 |
8 |
71 |
208 |
605 |
270 |
280 |
850 |
250 |
170 |
775 |
300 |
315 |
295 |
12-22 |
310 |
12-26 |
|
250 |
10 |
76 |
243 |
680 |
270 |
280 |
925 |
250 |
170 |
945 |
300 |
315 |
355 |
12-26 |
370 |
12-30 |
|
300 |
12 |
83 |
283 |
825 |
380 |
420 |
1035 |
450 |
220 |
1070 |
300 |
315 |
410 |
12-26 |
430 |
16-30 |
|
350 |
14 |
92 |
310 |
900 |
380 |
420 |
1070 |
450 |
220 |
1140 |
300 |
315 |
470 |
16-26 |
490 |
16-33 |
|
400 |
16 |
102 |
340 |
980 |
450 |
470 |
1190 |
450 |
220 |
1210 |
300 |
315 |
525 |
16-30 |
550 |
16-36 |
|
450 |
18 |
114 |
380 |
1030 |
480 |
490 |
1250 |
650 |
280 |
1335 |
575 |
714 |
585 |
20-30 |
600 |
20-36 |
|
500 |
20 |
127 |
410 |
1105 |
480 |
490 |
1290 |
650 |
280 |
1415 |
575 |
714 |
650 |
20-33 |
660 |
20-36 |
|
600 |
24 |
154 |
470 |
1310 |
480 |
490 |
1455 |
850 |
380 |
1605 |
656 |
810 |
770 |
20-36 |
770 |
20-39 |
|
700 |
28 |
165 |
550 |
1435 |
640 |
660 |
1585 |
850 |
380 |
1844 |
656 |
810 |
840 |
24-36 |
875 |
24-42 |
|
800 |
32 |
190 |
640 |
1605 |
640 |
660 |
1700 |
1250 |
380 |
2040 |
656 |
810 |
950 |
24-39 |
990 |
24-48 |
|
900 |
36 |
203 |
710 |
1745 |
750 |
860 |
1865 |
1250 |
380 |
2255 |
785 |
|
|
|
|
|
用戶注意:表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨時提出。注：Dt-代表彈性密封結構.
注：法蘭標準：GB/T9113.1-2000 GB/T9113.2-2000 GB/T911.5.1-2000 GB/T9115.2-2000
用戶注意:表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨時提出。 |
