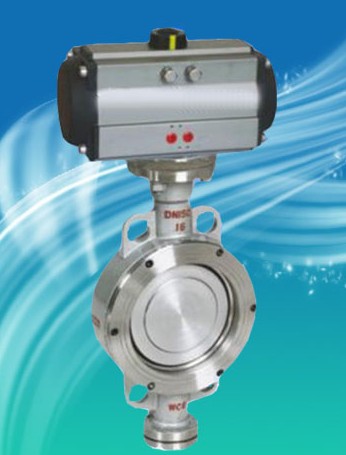

一、D673H氣動硬密封對夾蝶閥概述：
隨著科學技術的不斷進步和產品的不斷更新，上海丹萊克閥門的需求量已有顯著的提高，蝶閥的使用已從常溫低壓發展到高溫高壓，以及耐磨耐腐蝕等領域。，由于蝶閥具有體積小、重量輕、操作靈活、安裝方便、流通能力大等優點，在食品、醫藥、石油、化工、電力、環保、高層建筑、給排水及冶金、礦山、輕紡、能源等領域中已大量的取代了閘閥、截止閥、球閥等其它閥門。
上海丹萊克閥門有限公司在生產各系列蝶閥的過程中，不斷吸收國際先進技術和結構特點，滿足了廣大用戶的各種需求，并在設計、制造、質量控制方面積累了豐富的經驗。特別是金屬硬密封蝶閥，創造了自己獨特的密封性能獲國家專利，其特點是閥座與蝶板幾乎無磨擦，而每開啟 1度時全周立即脫離密封面。具有結構緊湊，啟閉迅速，密封性能可靠，能在較高溫度和較高壓力下使用，是目前國內外先進的新型管路控制閥門。
二、D673H氣動硬密封對夾蝶閥用途：
本系列硬密封蝶閥，廣泛適用于電力、石化、冶金、給排水系統、蒸汽系統、煤氣系統及高溫空氣系統等管路系統上作啟閉或調節介質流量之用。
三、D673H氣動硬密封對夾蝶閥特點：
1、采用三維偏心結構，閥座與蝶板幾乎無磨擦，具有越關越緊的密封功能及密封副磨損補償性。
2、密封圈為軟硬層疊式金屬片，具有金屬密封和彈性密封的雙重優點。
3、密封面采用堆司太立硬質合金，密封耐磨損，使用壽命長。
4、選用不同材料，無論在低溫和高溫、高壓情況下，均具有優良的密封性能，而可以制造成雙向密封型。
5、可根據用戶要求提供多種傳動裝置．
6、電動蝶閥可現場手動或遠距離集中控制，且能滿足計算機程控藝需要。
設計標準： JB/8527-97
法蘭連接尺寸：GB9113-88
整體鋼制管法蘭 ：GB9115-88
對焊鋼制管法蘭.結構長度： GB/T15188-94
對夾連接閥門： GBl2221-89
蘭連接金屬閥門 壓力試驗： GB/T13927-92
通用閥門壓力試驗 ：ZBJl6006-9 GB/T9092-99
四、D673H氣動硬密封對夾蝶閥主要性能參數
|
公稱通徑 |
DNmm |
50～1 400 |
|
公稱壓力 |
PNMPa |
0.25 |
0.6 |
1．O |
1.6 |
2.5 |
4.0 |
|
試驗壓力 PsMPa |
強度試驗 |
0.375 |
0.9 |
1.5 |
2.4 |
3.75 |
6．O |
|
密封試驗 |
0.275 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
氣密封試驗 |
O.5～0.7MPa |
|
適用介質 |
水、油品、蒸汽、煤氣、酸、堿等 |
|
適用溫度 |
一 40℃～5 70℃ |
五、D673H氣動硬密封對夾蝶閥主要零部件材料
|
名稱 |
材料 |
|
閥體 |
碳鋼、不銹鋼、鉻鉬釩鋼 |
|
閥板 |
碳鋼、不銹鋼、鉻鉬釩鋼 |
|
閥桿 |
2Cr13不銹鋼、鉻鉬釩鋼 |
|
密封圈 |
不銹鋼、聚四氟乙烯、硬軟疊層式金屬片 |
|
閥座 |
不銹鋼、堆司太立等硬質合金 |
|
填料 |
柔性：石墨、聚四氟乙烯 |
六、D373HF～D673HF、D973HF氣動硬密封對夾蝶閥連接尺寸
|
通徑 Diameter |
主要尺寸 Main dimension |
O．25MPa |
0.6MPa |
1．OMPa |
|
mm |
inch |
L |
H |
H1 |
D1 |
Z-φMd |
a |
D 1 |
Z-φMd |
a |
D1 |
Z-φMd |
a |
|
50 |
2 |
43 |
72 |
200 |
110 |
4-φ14 |
45° |
110 |
4-φ14 |
45° |
125 |
4-φ18 |
45° |
|
65 |
2 1/2 |
46 |
110 |
225 |
130 |
4-φ14 |
45° |
130 |
4-φ14 |
45° |
145 |
4-φ18 |
45° |
|
80 |
3 |
49 |
15 |
240 |
150 |
4-φ18 |
45° |
150 |
4-φ18 |
45° |
160 |
4-φ18 |
22°30´ |
|
100 |
4 |
56 |
10 |
255 |
170 |
4-φ18 |
45° |
170 |
4-φ18 |
45° |
180 |
4-φ18 |
22°30´ |
|
125 |
5 |
64 |
10 |
305 |
200 |
4-φ18 |
22°30´ |
200 |
4-φ18 |
22°30´ |
210 |
4-φ18 |
22°30´ |
|
150 |
6 |
70 |
15 |
325 |
225 |
4-φ18 |
22°30´ |
225 |
4-φ18 |
22°30´ |
240 |
4-φ22 |
22°30´ |
|
200 |
8 |
71 |
210 |
380 |
280 |
4-φ18 |
22°30´ |
280 |
4-φ18 |
22°30´ |
295 |
4-φ22 |
22°30´ |
|
250 |
10 |
76 |
245 |
410 |
335 |
4-φ18 |
1° |
335 |
4-φ18 |
15° |
350 |
4-φ22 |
15° |
|
300 |
12 |
83 |
280 |
460 |
395 |
4-φ22 |
1° |
395 |
4-φ22 |
15° |
400 |
4-φ22 |
15° |
|
350 |
14 |
92 |
315 |
525 |
445 |
4-φ22 |
1° |
445 |
4-φ22 |
15° |
460 |
4-φ22 |
11°15´ |
|
400 |
16 |
102 |
345 |
545 |
495 |
4-φ22 |
11°5´ |
495 |
4-φ22 |
11°15´ |
515 |
4-φ26 |
11°15´ |
|
450 |
18 |
114 |
380 |
630 |
550 |
4-φ22 |
11°5´ |
550 |
4-φ22 |
11°15´ |
565 |
4-φ26 |
9°15´ |
|
500 |
20 |
127 |
415 |
650 |
600 |
4-φ22 |
9° |
600 |
4-φ22 |
9° |
620 |
4-φ26 |
9° |
|
600 |
24 |
154 |
460 |
680 |
705 |
4-φ26 |
9° |
705 |
4-φ26 |
9° |
725 |
4-φ30 |
9° |
|
700 |
28 |
165 |
488 |
780 |
81O |
4-φ26 |
7°3´ |
810 |
4-φ26 |
7°3´ |
840 |
4-M27 |
7°30´ |
|
800 |
32 |
190 |
572 |
860 |
920 |
4-φ30 |
7°3´ |
920 |
4-φ30 |
7°3´ |
950 |
4-M30 |
7°30´ |
|
900 |
36 |
203 |
628 |
900 |
1020 |
4-φ30 |
7°3´ |
1 020 |
4-φ30 |
7°3´ |
1050 |
4-M30 |
6°26´ |
|
1000 |
40 |
216 |
698 |
1000 |
1120 |
4-φ30 |
6°26´ |
1120 |
4-φ30 |
6°26´ |
1160 |
4-M33 |
6°26´ |
|
1200 |
48 |
254 |
810 |
1100 |
1320 |
4-φ30 |
5°36´ |
1340 |
4-φ33 |
5°36´ |
1380 |
4-M36 |
5°38´ | |
