產品概述: 分動式雙密封無泄露閘閥系列是本公司研發的高科技專利產品，由于采用了創新的分動式密封結構， 突破了傳統閘閥的密封結構形式，從根本上解決了傳統閘閥關閉不嚴的內漏問題，具有結構簡單、性價 比高、操作靈活、開關力矩小、阻力損失小、耐渣防污、密封嚴密、安全可靠等突出優點。可以廣泛應 用于石油化工、冶金、火力發電、城市供水等行業的流體通斷控制。
性能特點: 1． 密封嚴密，無泄漏
2． 軟硬雙重密封，具有阻燃性，安全可靠
3． 閥桿采用不銹鋼材料并采用滾珠副傳動，開關力矩小
4． 在閥門開關過程中，閘板密封面與閥座之間不存在摩擦，避免密封面擦傷損壞，使用壽命長
主體材料: 1． 閥體：QT500-7、ZG350、1Cr13等
2． 閥座：3Cr13不銹鋼等
3． 閘板：3Cr13不銹鋼等
4． 密封件：丁氰橡膠、氟橡膠等
5． 密封面：不銹鋼、硬質合金等

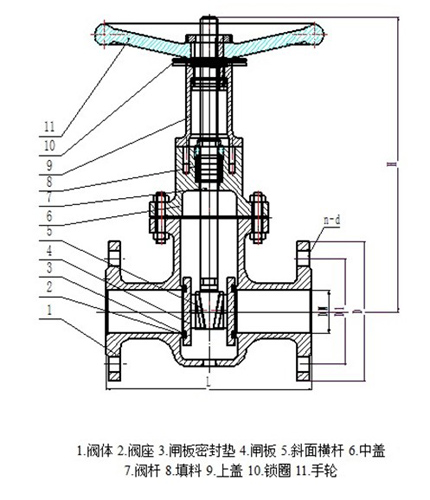

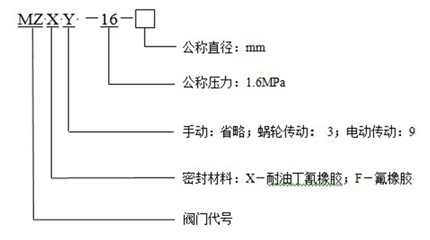

型號說明：規格及安裝尺寸：
型號及安裝尺寸表
型 號
|
公稱壓力PN
MPa
|
公稱直徑DN
mm
|
主要外形和連接尺寸mm
|
L
|
D
|
D1
|
D2
|
Z-фd
|
H
|
H1
|
MZXY-16-50
|
1.6
|
50
|
250
|
165
|
125
|
255
|
4-18
|
350
|
440
|
MZXY-16-80
|
80
|
280
|
200
|
160
|
280
|
8-18
|
450
|
550
|
MZXY-16-100
|
100
|
300
|
220
|
180
|
300
|
8-18
|
550
|
670
|
MZXY-16-150
|
150
|
350
|
280
|
240
|
320
|
8-23
|
690
|
870
|
MZXY-16-200
|
200
|
400
|
340
|
295
|
400
|
12-23
|
820
|
1050
|
MZXY-16-250
|
250
|
450
|
395
|
355
|
450
|
12-25
|
970
|
1250
|
MZXY-16-300
|
300
|
500
|
445
|
410
|
500
|
12-25
|
1150
|
1500
|
注：采用法蘭連接，符合國家標準GB9113.1-2000
訂貨須知: 1. 定貨時應提供產品的公稱壓力、公稱直徑、工作溫度、輸送介質以及所需數量等參數。
2. 超出本資料范圍或有其它特殊要求，請向公司咨詢。
