產品概述
滑軌式雙重密封零泄漏閥門系列是本公司研發的高科技產品。該閥設計新穎、結構獨特，是一種軟 硬兼有的雙重、雙關斷密封閥門，保證了零泄漏；具有可靠的阻燃性，為安全運行提供了保障；啟閉過 程中，密封面完全脫離接觸，實現了無磨損運行；開關力矩小；行程短，操作迅速；可實現在線維修，降低維修成本。廣泛用于儲油罐區、棧橋、成品油輸送等重要領域，適用溫度在-60℃～200℃范圍內。
性能特點
1、 雙側密封，相互獨立。
2、 無磨損；軌道式結構設計，啟閉過程閥芯與閥座完全脫離接觸，實現無磨損運行使用壽命長。
3.、運行安全；軟硬雙重密封，具有可靠的阻燃性。
4、操作快捷；減少工作強度（閥桿升程是普通閥門的1/3～1/6）。
5、閥位指示器，啟閉狀態一目了然。
6、底部排污，便于閥體內雜質排除。
7、 閥門具有底部和頂部打開性能，閥門無需從管線上拆下，即可在現場對閥內件進行快速更換和維修。
8、開關力矩小。
主體材料
1、閥體：ZG350, 1Cr13等
2、閥板：QT500-3, 3Cr13等
3、密封件：丁晴橡膠，氟橡膠等
4、密封面：碳鋼，不銹鋼等。

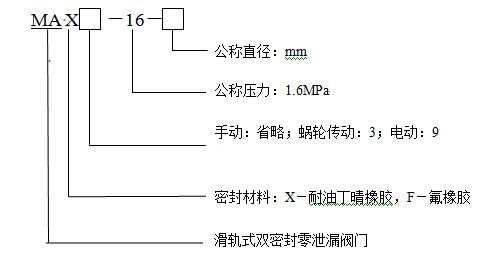

型號說明：

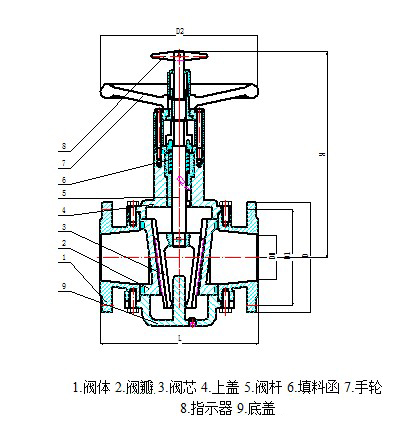

規格及安裝尺寸：
型號及安裝尺寸表
型 號
|
公稱壓力PN
MPa
|
公稱直徑DN
mm
|
主要外形和連接尺寸mm
|
L
|
D
|
D1
|
D2
|
Z-фd
|
H
|
H1
|
MAX-16-50
|
1.6
|
50
|
250
|
165
|
125
|
255
|
4-18
|
350
|
440
|
MAX-16-80
|
80
|
280
|
200
|
160
|
280
|
8-18
|
365
|
450
|
MAX-16-100
|
100
|
300
|
220
|
180
|
300
|
8-18
|
370
|
510
|
MAX-16-150
|
150
|
350
|
280
|
240
|
320
|
8-23
|
450
|
660
|
MAX-16-200
|
200
|
400
|
340
|
295
|
400
|
12-23
|
540
|
780
|
MAX-16-250
|
250
|
450
|
395
|
355
|
450
|
12-27
|
560
|
910
|
MAX-16-300
|
300
|
500
|
445
|
410
|
500
|
12-27
|
640
|
990
| 注：采用法蘭連接，符合國家標準GB9113.1-2000
|
