污水復合式排氣閥用于污水管道上的最高點或有閉氣的地方，靠排除管內的氣體來疏通管道，達到正常工作。如不裝排氣閥，管道隨時出現起阻，是管道出水容量達不到設計要求，其次：其次：管道在運轉時出現停電、停泵管道及時出現負壓會引起管道振動或破裂，排（吸）氣閥就迅速把空氣吸入管內，防止管道振動或破裂。
污水復合式排氣閥作用原理：管內污水在運作時，該閥活瓣停在定位架下部，進行大量排氣，當空氣排完時，污水進入閥內，球浮起，傳動活瓣到關閉，停止排氣。管內在運作時會自然產生少量氣體，這些氣體會集中到管內上部，到相當程度，閥內污水下降，浮球順?biāo)陆�，氣從小孔排出。如出現停電、停泵，管內水流空時隨時出現負壓，浮球順?biāo)陆�，打開小孔帶動大孔進行大量補氣，確保管道安全。
注：排氣閥在使用過程中壓力不能低于0.02Mpa，如低于0.02Mpa，排氣閥容易出現漏水。必須配一只閥門作為檢修用。
SCAR污水復合式排氣閥與CARX排氣閥原理一樣，只是結構略作改動，杠桿機構稍有改進（如圖）這樣把浮球控制在下部，使污物只能在閥體下部污物不會纏繞上部排氣口上，不會影響密封性能。次產品是專用污水管道工程的排氣閥。

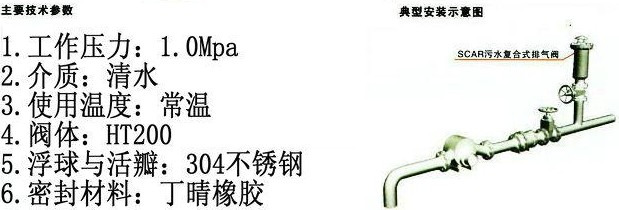

污水復合式排氣閥技術參數：

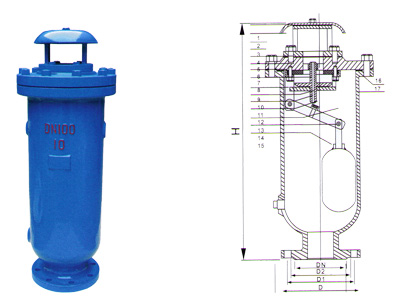

SCAR污水復合式排氣閥外形尺寸
|
  零件材質 |
|
序 號 |
名 稱 |
材 質 |
|
1 |
閥 體 |
HT200 |
|
2 |
閥 蓋 |
HT200 |
|
3 |
浮 球 |
SUS 304 |
|
4 |
杠桿架 |
鑄銅ZH59 |
|
5 |
桿 |
鑄銅ZH59 |
|
6 |
塞 頭 |
丁睛橡膠NBR |
|
|
