GJ6B41X-6L型常閉型氣動管夾閥

GJ6B41X-6Ltype normal close type pneumatic pipe clamp valve

主要性能規范

適用溫度	適用介質	注：此為本廠基型產品適用溫度，如有不同要求請參閱前頁進行選擇。
≤85。C	礦漿、磨料、干溫型粉塵類	注：此為本廠基型產品適用溫度，如有不同要求請參閱前頁進行選擇。

主要零件的材料

名稱	閥體	套管	閥桿	缸體	活塞	壓桿	托架
材料	鋁合金	橡膠	鑄銅、碳鋼	碳鋼	碳鋼	鋁合金	球墨鑄鐵

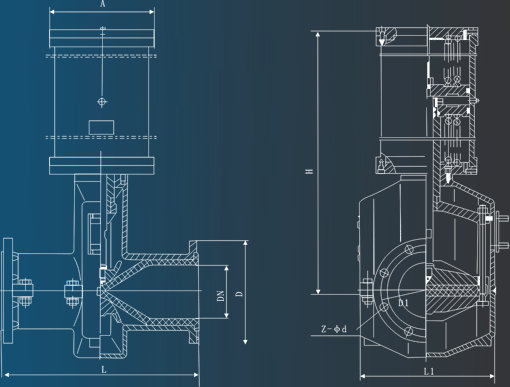

主要外形尺寸和連接尺寸

公稱通徑 DN/mm	公稱壓力 /MPa	工作壓力 /MPa	L	L1	D	D1	Z-φd	H	A	重量 kg
25	0.6	0.6	160	124	115	85	4-14
32			165	145	*140	100	4-18
40			190	157	*150	110	4-18
50			210	160	160	125	4-18
65			250	199	180	145	4-18
80			300	222	195	160	4-18
100			350	250	215	180	8-18
125			430	318	245	210	8-18
150			500	350	280	240	8-23
200			650	446	335	295	8-23
250			800	516	*392	350	12-23		1000	265
300			950	562	*445	400	12-23		1174	330
采用標準 設計與制造：Q/JBGN02 結構長度：Q/JBGN02 法蘭連接尺寸：JB78（PN1.0MPa）

注：帶*者法蘭標準為GB4216（PN1.0MPa）
