工作原理
當順轉手輪時，使大小閥桿同時帶動上下閘板、壓縮管套進行關閉，反之即行開啟。這樣，閘板在導柱之間上下往復完成閥門開閉工作。因橡膠管套承受力小，所以在開閉時，操作人員旋轉手輪只要感到適當?shù)钟|，均達到開閉極點，切勿盡力多人輔助，禁用其它工具開閉。
結構
本閥門由上下鋁合金閥體、橡膠管套、大小閥桿閘板、上下導柱等零件組成。
安裝維修
1、管夾閥門尺寸符合機械工業部標準，出廠前經過試壓，GJ41X-6按10公斤，GJ41X-10按16公斤，試壓持續5分鐘無泄漏，安裝時不必拆洗、調整、更動。
2、本閥門在管道上任意安裝，沒有介質流向限制。久時使用，如有磨損或泄漏，只需將閥體拆下調換新管套，其閥體可長期使用，經濟實惠。
零件材料
|
閥體 |
套管 |
閥桿 |
壓桿、手輪 |
托架 |
|
鋁合金 |
橡膠 |
鑄銅、碳鋼 |
鑄鐵 |
球墨鑄鐵 |
技術參數
|
公稱通徑 |
公稱壓力 |
適用溫度 |
適用介質 |
|
DN25~300 |
0.6MPa |
小于85度 |
礦漿、磨料、干濕性粉塵類 |

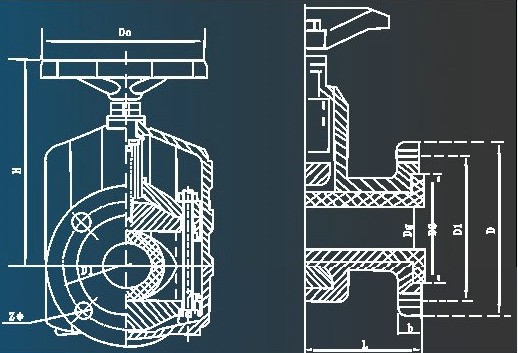

主要連接尺寸及外型尺寸
|
公稱通徑 |
主要連接尺寸及外型尺寸
Main outling dimensions and connection dimensions |
重量
（KG） |
|
L |
D |
D1 |
D2 |
b |
z-φ |
|
20 |
135 |
105 |
75 |
55 |
16 |
4-14 |
2.5 |
|
25 |
145 |
115 |
85 |
65 |
16 |
4-14 |
3 |
|
32 |
160 |
135 |
100 |
78 |
18 |
4-18 |
4 |
|
40 |
180 |
145 |
110 |
85 |
18 |
4-18 |
6 |
|
50 |
210 |
165 |
125 |
100 |
20 |
4-18 |
7.5 |
|
65 |
250 |
185 |
145 |
120 |
20 |
4-18 |
9.5 |
|
80 |
300 |
190 |
160 |
135 |
22 |
4-18 |
16 |
|
100 |
350 |
215 |
180 |
155 |
22 |
8-18 |
20 |
|
125 |
430 |
245 |
210 |
185 |
25 |
8-18 |
28 |
|
150 |
500 |
280 |
240 |
210 |
25 |
8-23 |
43 |
|
200 |
650 |
335 |
295 |
265 |
32 |
8-23 |
80 |
|
250 |
800 |
390 |
350 |
310 |
32 |
12-23 |
|
|
300 |
950 |
562 |
445 |
400 |
32 |
12-23 | |
